Voici quelques photos de la réalisation de la PicBox V1.0
Les photos ont été prises à différentes étapes de la réalisation.
Certaines ont seulement étés faites pour vous préciser le type
de matériel que vous devez avoir pour mener à bien le projet.
Cliquez sur les images pour les agrandir, attention, certaines peuvent
être volumineuses quoique compréssées.

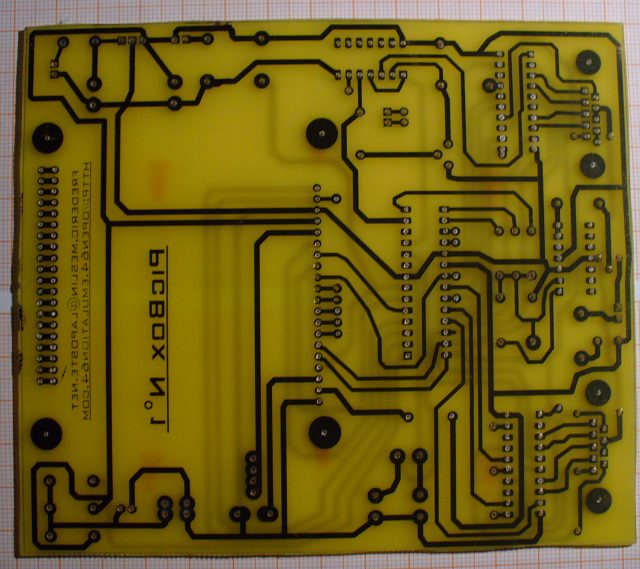

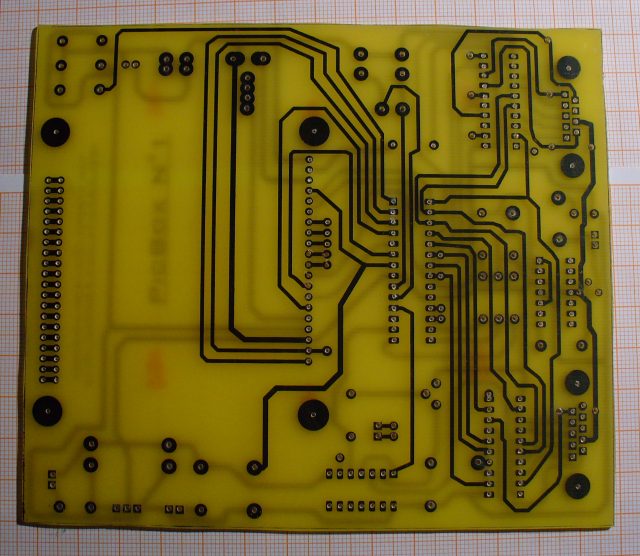

Les deux faces du typon original (bugué !)
Même les textes sont à l'envers, bonjour
l'amateurisme !
Ces typons sont des préliminaires
n'éssayez pas de les reproduires tels quels.

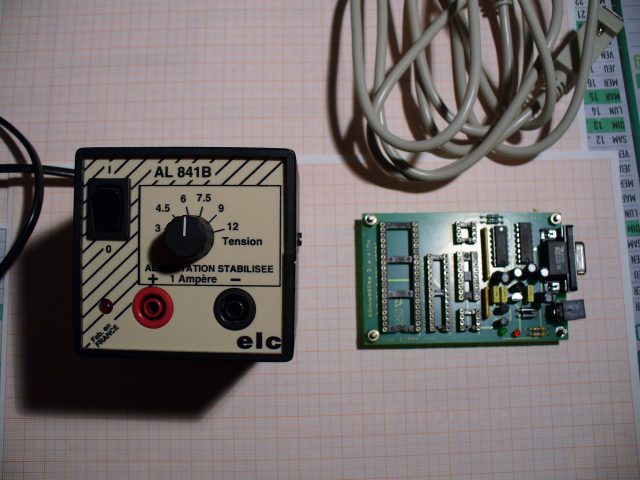

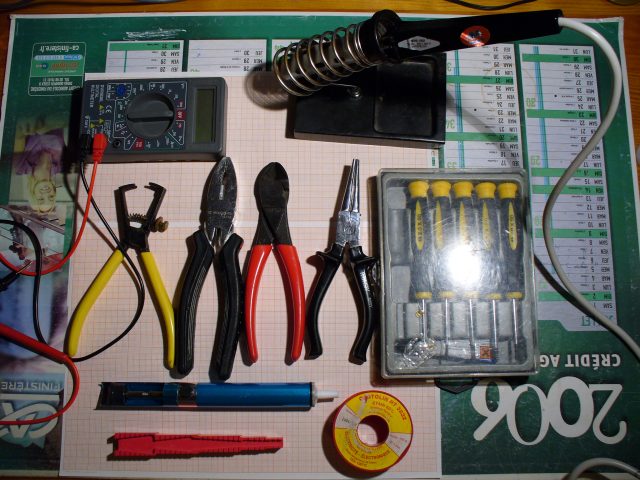

Ce dont vous devez disposer pour réaliser le projet
Un bon fer à souder et de l'étain ne suffisent pas, il vous
faut aussi de bonnes pinces coupantes ou non et aussi un
multimêtre pour tester la continuité de vos pistes. La pompe
à déssouder est indipensable à moins que vous ne fassiez pas
d'erreur du tout !

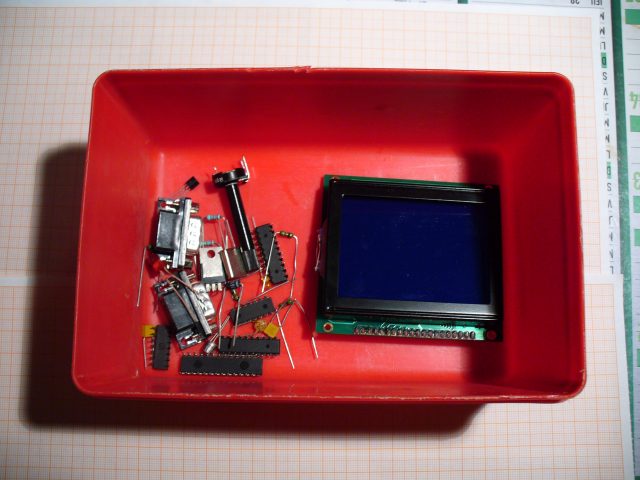

Le kit de composant électroniques (bien rangé)
La liste des composants électroniques à se procurer est disponible
dans la partie hardware, elle est valable autant pour la version
1 que pour la version 2 (débuggée).
Ne faites pas de faux achat ! N'achetez que les valeurs mentionnées
même si on vous maintient que certaines valeurs sont compatibles.
Vous ne risquez pas grand chose sauf une sur-consommation, un échauffement
ou un mauvais fonctionnement en cas contraire.

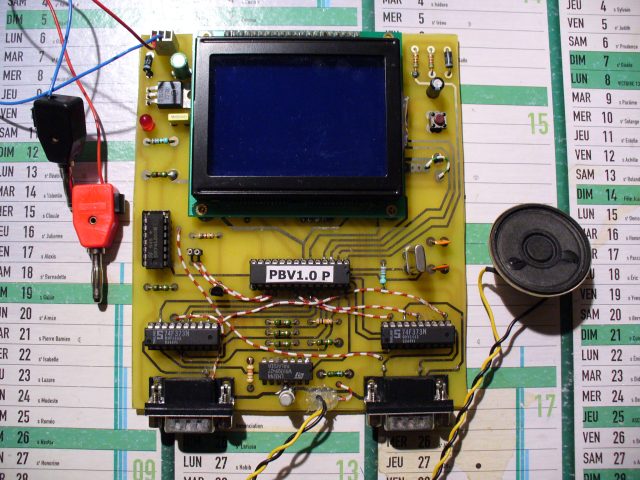

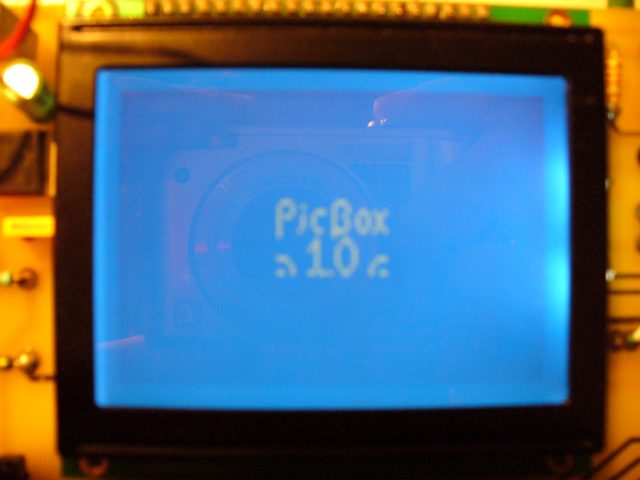

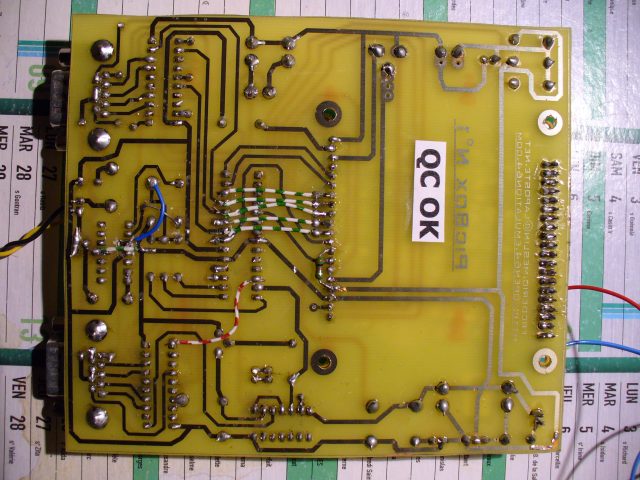

La console montée et fonctionnelle

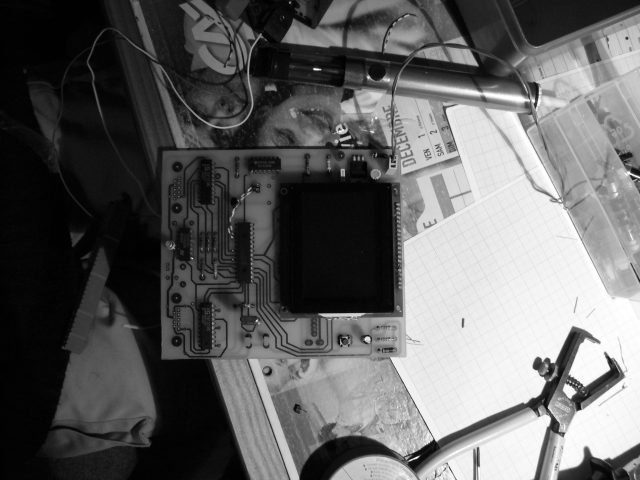

Enfin ! Après de longues heures d'intoxication à la soudure
sur mon bureau, dans ma chambre et entre les cours et les devoirs
le prototype s'est enfin mis à fonctionner un weekend lors duquel
j'ai commencé à coder la PicLib.
Ne vous décourager pas si votre exemplaire ne fonctionne pas du premier
coup ou que partiellement. Armez vous de patience, d'un multimêtre et
jouez au détective ! Si vous n'êtes pas spécialement doués en électronique
préférez l'alimentation par pile 9V au moment de la fabrication pour vous
éviter d'endommager les composants fragiles.
C'est ma première réalisation, c'est pourquoi il peut y avoir
encore des fautes de ma part.
Experts en électronique, corrigez moi ! N'hésitez pas à
proposer des améliorations et des astuces de montage. Tout
est bienvenue.
Les parties clefs du hard
Dans l'ordre :

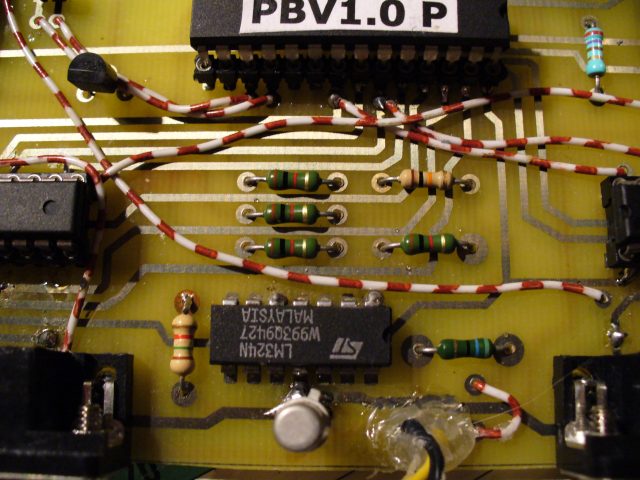

Audio : Transistor 2N2222 et LM324N en sommateur non inverseur.

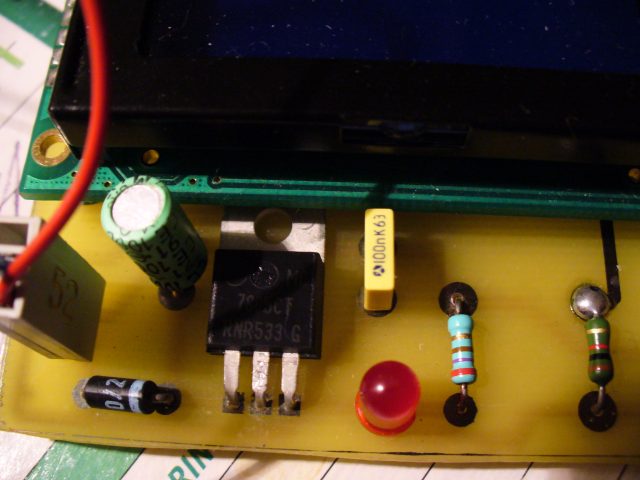

Alim : Régulateur de tension 7805 et sa batterie de condo, alimentez
la console avec n'importe quelle source de courant (plage 5V-15V).

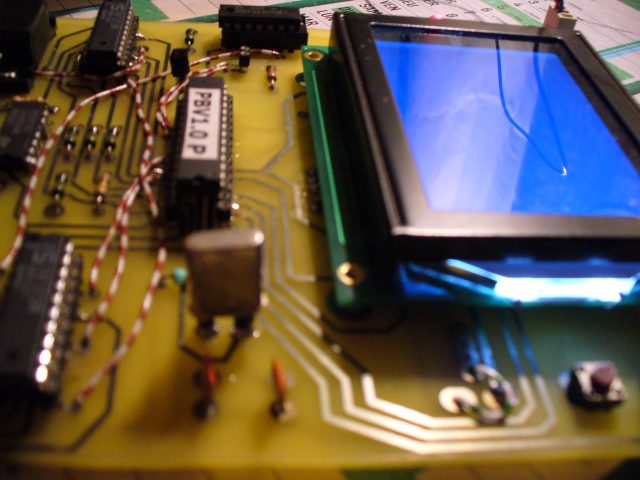

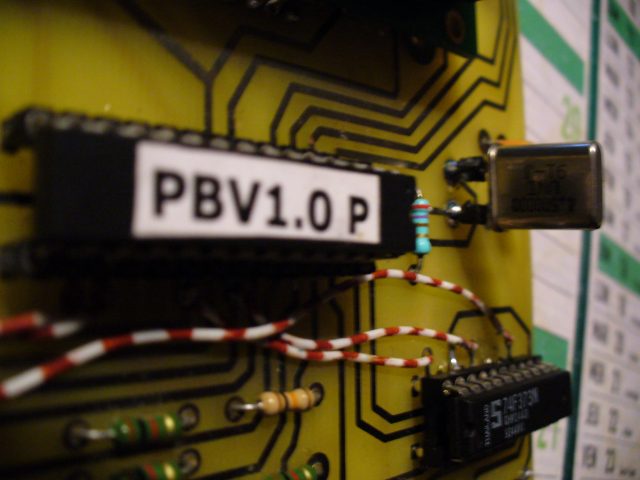

Cpu + Horloge : Le coeur de la machine.

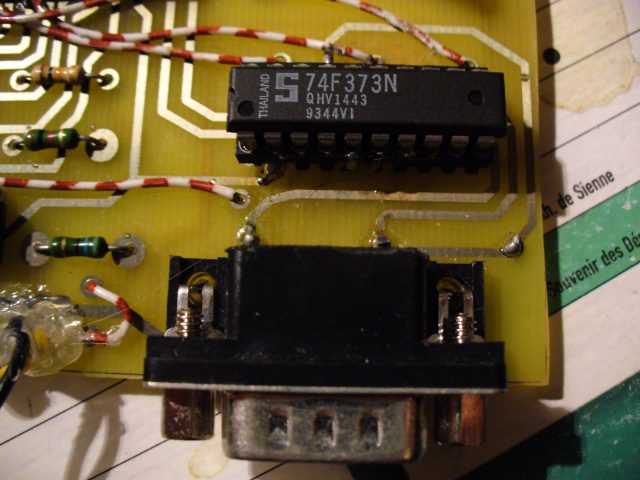

Manette : Rien ne vaut une simple interface en 74xx373
Pour les manettes AMIGA et ATARI. Faites votre grenier et
la brocante vous en trouverez en profusion.
Courrez vite tout acheter ! Il y en a que pour une trentaine
d'euros.
